Схема подключения газового котла

4 травня 2017 року

Газовые котлы давно уже получили широкое распространение как в частных домах, так и в офисных и производственных помещениях. Такая популярность газового отопительного оборудования объясняется довольно просто — они не только мощные, но при этом не занимают много места.

Взять, к примеру, котлы на твердом топливе: да,безусловно мощности этих устройств можно позавидовать, они имеют несложную конструкцию, да и по долговечности — одни из самых выносливых, но при этом у таких котлов есть и целый ряд недостатков. Твердотопливные котлы абсолютно не подходят для обычных квартир и малогабаритных помещений, они подразумевают обязательное обустройство дымохода и отдельного помещения под котельную, да и полностью экологичными их сложно назвать.

Или же, возьмем для примера электрические котлы. Они имеют небольшие габариты, за счет чего с легкостью помещаются даже в подоконной нише, идеально подходят для квартир, не нуждаются в установке дымохода и отдельных спецпомещений. Но при всем при этом, электрокотлы не в состоянии прогреть большие помещения, так как мощность их незначительна.

Газовые отопительные котлы — это нечто среднее между электрокотлами и котлами на твердом топливе. Они и довольно мощные, и не громоздкие, и прекрасно подойдут для обогрева практически любого помещения. Именно поэтому многие отдают предпочтение именно им.

Читать: Как выбрать парапетный газовый котел?

Установка газовых котлов

Прежде чем устанавливать газовый котел, необходимо предварительно получить разрешение от уполномоченных органов на монтаж газового оборудования, а также провести газовую магистраль. Сама установка — дело не из простых и ее рекомендуется полностью возложить на плечи специалистов.

Во-первых, если Вы решитесь взяться за монтажные работы самостоятельно, производитель попросту аннулирует все гарантийные обязательства, а во-вторых, существует слишком много различных схем подключения газового оборудования и правильно подобрать нужный именно для Вашего случая может лишь профессионал,да и с газом конечно же лучше не шутить во избежание различных эксцессов.

Однако, ровным счетом ничего не знать об установке газовых котлов — тоже не вариант. Чтобы добиться от котла максимальной эффективности и использовать его наиболее правильно — мастер должен качественно выполнить все работы, а Вы - хотя бы поверхностно понимать, как именно работает газовое оборудование, чтобы суметь проконтролировать весь процесс установки.

Возможные схемы подключения газовых котлов

Существует несколько различных вариантов подключения газового оборудования. То, какому лучше всего отдать предпочтение, зависит  в большей мере от типа системы отопления — закрытой, либо открытой. Также, следует обратить внимание и на вид циркуляции — она бывает принудительная либо естественная. И третий важный фактор, который обязательно стоит учесть - это количество контуров.

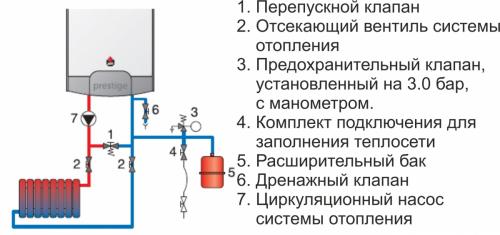

Подключение газового котла с одним контуром

Подключение газового котла с одним контуром



Все одноконтурные котлы имеют всего лишь один теплообменник, предназначенный для нагрева воды исключительно в одном контуре. Если ранее одноконтурные котлы служили только для обогрева домов и других помещений, то сейчас благодаря доработкам и новейшим технологиям, газовые котлы с одним контуром используются и для нагрева воды. Для этого необходимо всего лишь добавить в схему покдлючения бойлер косвенного нагрева. Газовые котлы с одним контуром бывают как напольные, так и подвесные (или же настенные).

Какой именно из этих двух вариантов выбрать — зависит только от желаемой мощности. Подвесные котлы меньше по размерам, легче, но при этом их мощность уступает напольным аналогам.

В схеме подключения одноконтурных газовых котлов имеются две трубы с теплоносителем. Первая труба служит для подачи жидкости в котел для дальнейшего нагрева, вторая же нужна для вывода теплоносителя из котла уже в нагретом виде.



Схема подключения котла с одним контуром с бойлером косвенного нагрева

подключения котла с одним контуром с бойлером



На схеме изображен самый простой вариант соединения газового котла с бойлером косвенного нагрева. Для этого используется трехходовый клапан.

Бойлер - это по сути резервуар с повышенной термоизоляцией, который необходим для хранения воды. Именно эта вода дальнейшем будет использована для обогрева.

В данной схеме в приоритете будет горячее водоснабжение. То, в какие сроки прогреется вода в бойлере, будет зависеть от его объема. К примеру, бойлер на 200 л прогреет воду приблизительно за 50 минут, а бойлер на 80 л выполнит ту же самую работу буквально минут за 10-20. Время, потраченное на то, чтобы прогреть воду, особо не влияет на температурный климат в доме. За столь незначительный промежуток времени, дом остыть практически не успевает.

ЧИТАТЬ  Как правильно установить газовый котел?

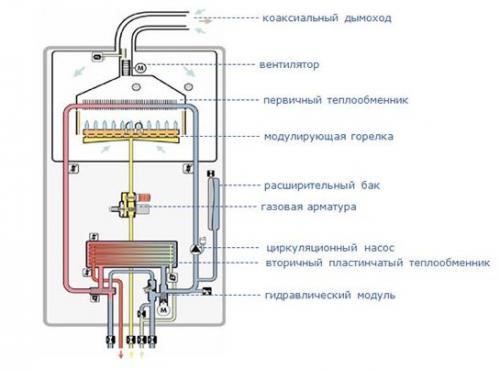

Схемы газовых котлов отопления с двумя контурами

Как уже понятно из названия, в двухконтурных газовых котлах теплообменник не один, а два. Первый выступает в роли главного и прогревает воду для обогрева дома, а второй теплообменник служит как дополнительный и необходим для обеспечения ГВС. Зачастую двухконтурные котлы по максимуму автоматизированы и представлены чаще всего настенными моделями.

газовых котлов отопления с двумя контурами



Такие схемы газовых котлов отопления имеют 5 труб: первая труба служит для донагрева, вторая труба для транспортировки холодной воды для ГВС, третья — для подачи газа, четвертая — для подачи горячей воды для ГВС и наконец пятая — с горячим теплоносителем для отопительной системы.
